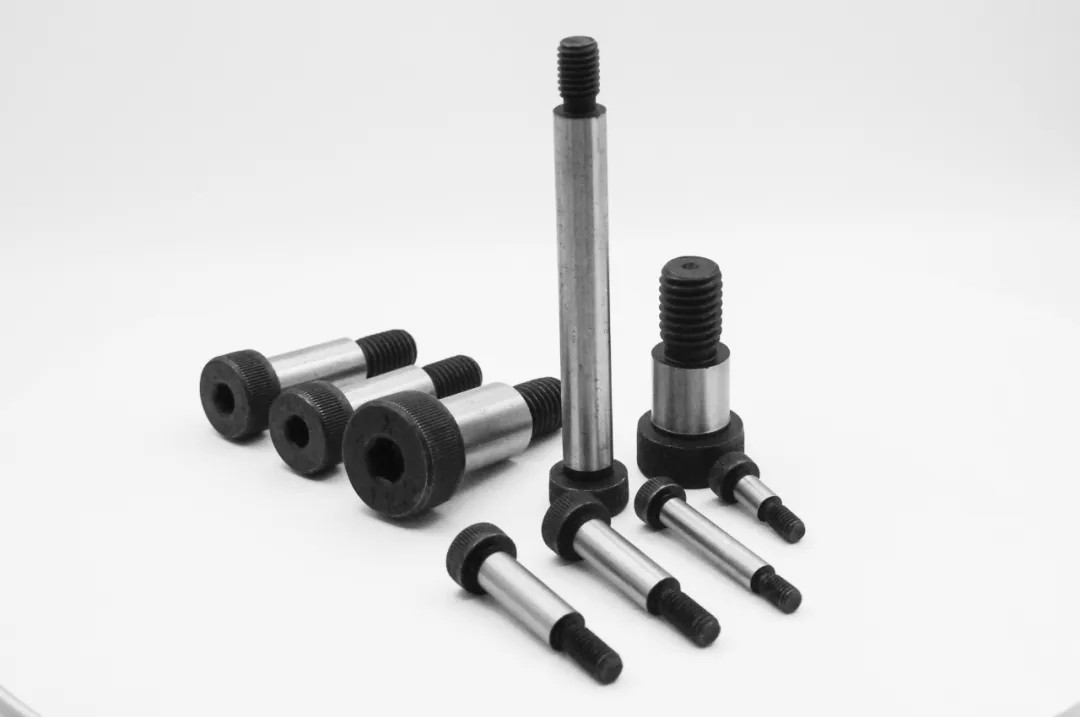

Apa itu baut bahu kelas 12,9?
Baut bahu kelas 12,9, juga dikenal sebagai sekrup bahu atau baut bahu soket segi enam, adalah pengikat presisi tinggi dengan bahu halus dan benang parsial, yang dirancang khusus untuk aplikasi gerak berkekuatan tinggi dan presisi.
Fitur

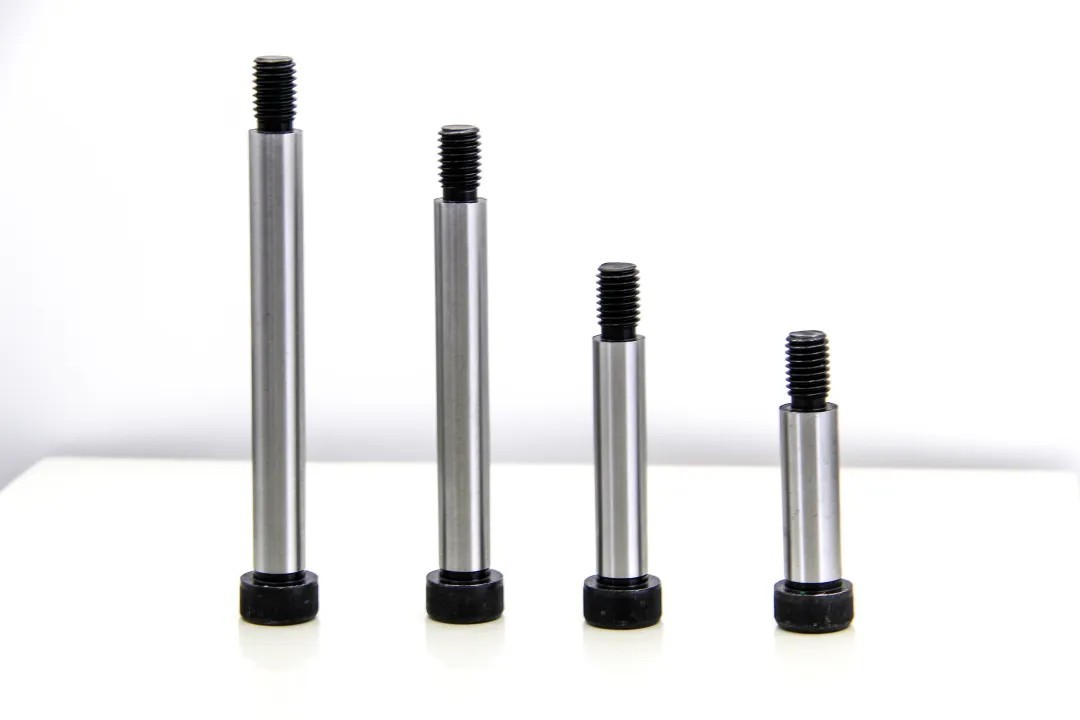

Fitur struktural
Baut bahu kelas 12,9 terdiri dari tiga bagian utama:
Kepala baut: Umumnya dengan desain heksagonal internal atau eksternal, yang nyaman untuk pemasangan dan pelepasan torsi tinggi.
Bahu halus: Mesin presisi untuk memastikan stabilitas bagian putar atau geser.
Ujung Berulir: Desain berulir sebagian untuk memastikan fiksasi yang aman dan meningkatkan kapasitas bantalan beban.
Fitur inti
Kekuatan sangat tinggi: Baja paduan (seperti 42crmo) dengan kekuatan tarik ≥1220MPA digunakan untuk memastikan keandalan dalam aplikasi beban tinggi.
Toleransi Presisi: Diameter bahu, panjang, dan koaksialitas dikontrol secara ketat untuk memastikan penentuan posisi yang tepat dan kesesuaian geser bagian mekanis.
Tahan aus dan tahan lama: Permukaan dipadamkan, menghitam, fosfat atau berlapis nikel untuk meningkatkan ketahanan aus dan resistensi korosi.
Kinerja Torsi Tinggi: Ini dapat menahan torsi pengetatan yang lebih tinggi dan cocok untuk mesin berat dan lingkungan beban dinamis tinggi.
Skenario Aplikasi 12,9 Baut Bahu Tingkat
Karena kekuatannya yang tinggi, pemrosesan presisi dan kemampuan beradaptasi gerak, baut bahu kelas 12,9 banyak digunakan di beberapa industri, terutama dalam skenario dengan beban tinggi dan persyaratan presisi tinggi.

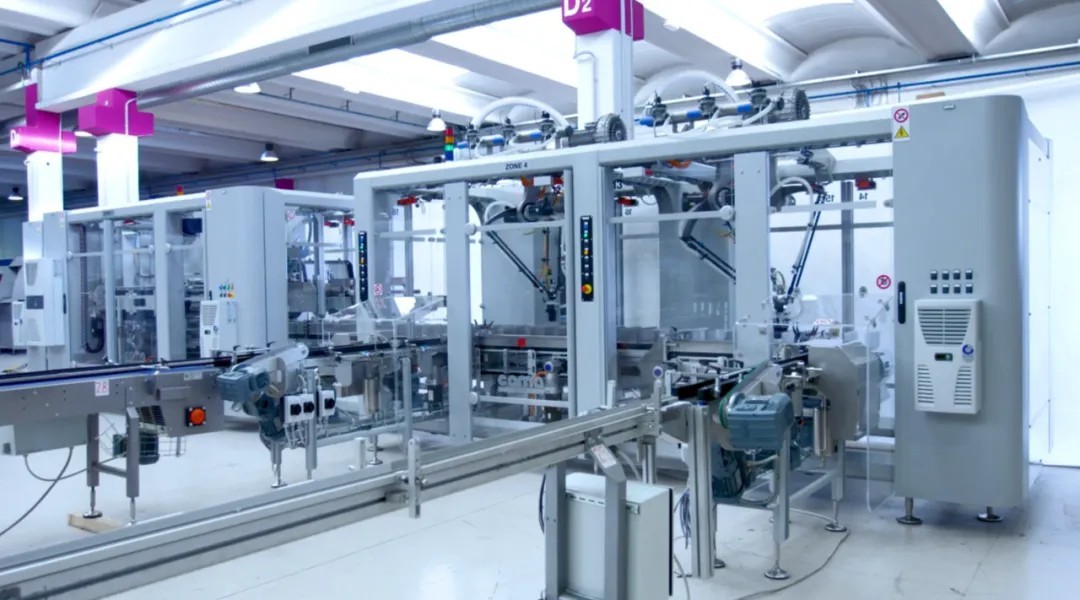

Peralatan mekanis
Dalam mesin otomatis, peralatan mesin presisi dan peralatan jalur produksi, baut bahu digunakan untuk mendukung dan menggeser komponen untuk memastikan kelancaran pengoperasian peralatan.
Slide Rels dan Mekanisme Panduan: Pastikan keakuratan gerakan linier atau rotasi.
Sistem transmisi: Digunakan sebagai batang penghubung dan baut pemasangan kursi bantalan untuk mengurangi keausan pada bagian yang bergerak.
Perlengkapan dan perkakas: Memperbaiki perangkat penjepit penentuan posisi untuk meningkatkan akurasi produksi.

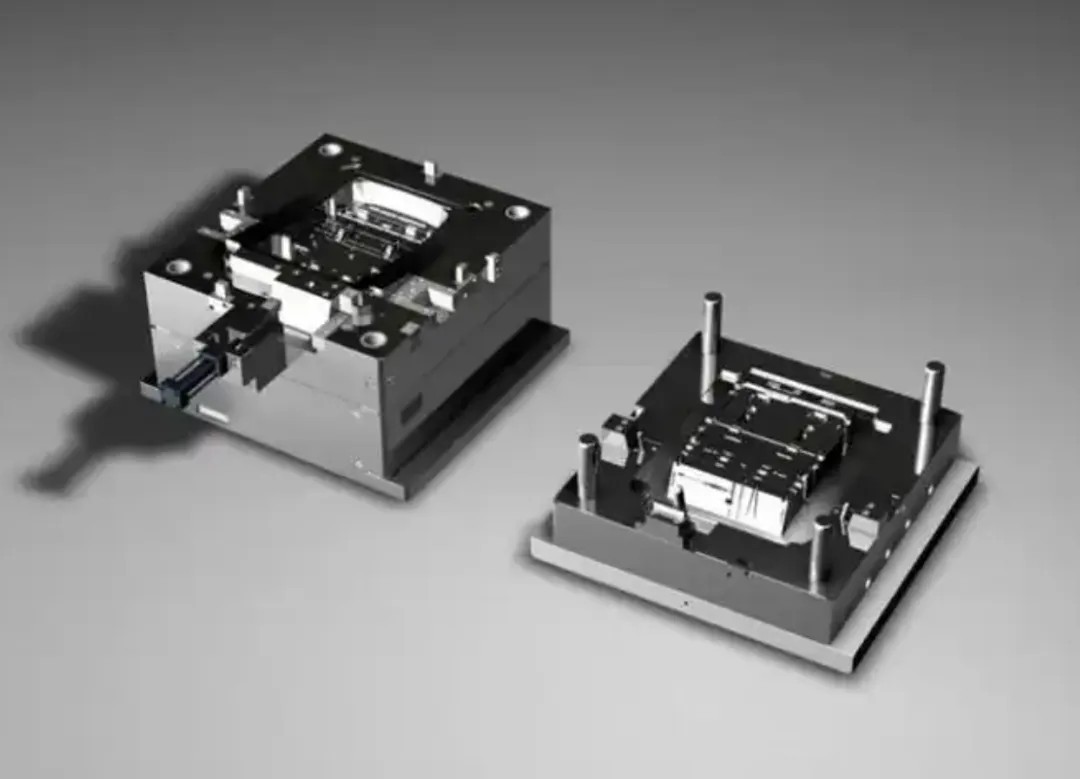

Pembuatan cetakan
Cetakan injeksi: Digunakan untuk slider, pelat pemandu, dan mekanisme penentuan posisi untuk memastikan pembukaan dan penutupan cetakan yang lancar.
Cetakan Stamping: digunakan untuk fiksasi pin pemandu dan komponen slider untuk meningkatkan kehidupan cetakan dan akurasi

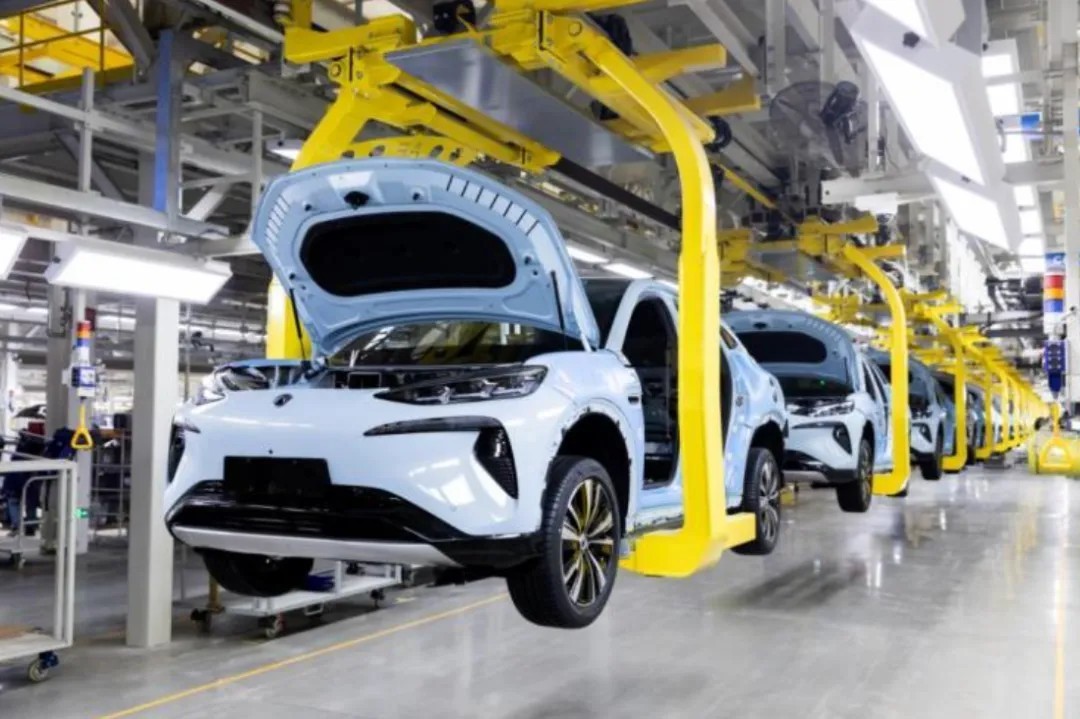

Industri otomotif
12.9 Baut bahu kelas banyak digunakan dalam mesin, sistem suspensi dan rem dalam manufaktur mobil.
Komponen mesin: Hubungkan lengan rocker, batang penghubung, dan mekanisme katup untuk memastikan stabilitas selama operasi berkecepatan tinggi.
Sistem suspensi: tahan getaran frekuensi tinggi dan kekuatan dampak pada titik koneksi peredam kejut dan lengan ayun.
Sistem Pengereman: Digunakan untuk kaliper rem dan panduan geser untuk memberikan ketahanan suhu tinggi dan kapasitas beban tinggi.

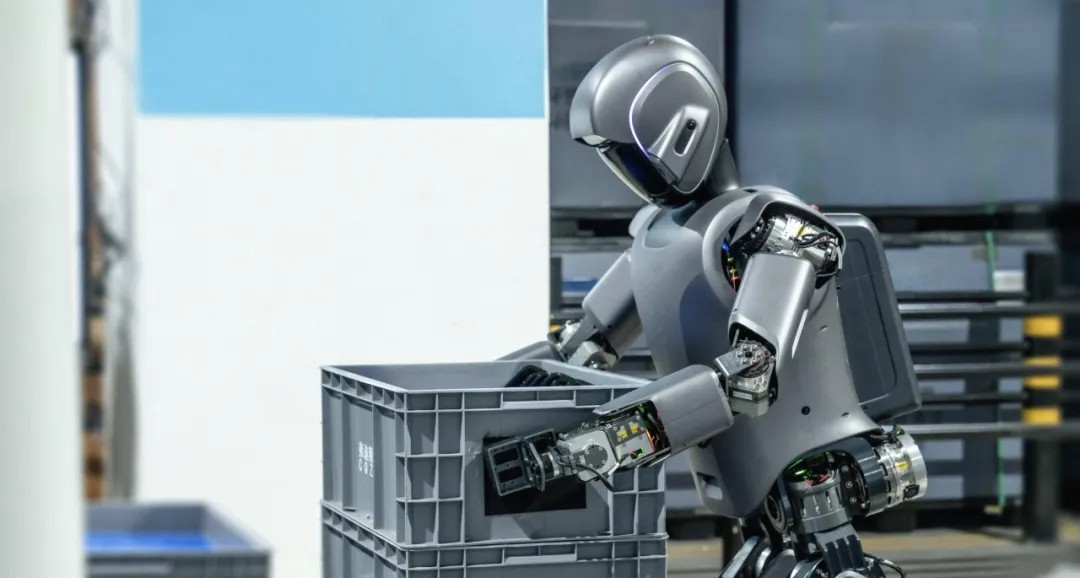

Peralatan elektronik dan otomatisasi
Sendi robot: Digunakan sebagai sumbu rotasi untuk memastikan posisi yang tepat dan pergerakan lengan robotik yang fleksibel.
Jalur perakitan otomatis: Digunakan untuk slider dan panduan untuk meningkatkan stabilitas dan akurasi peralatan.

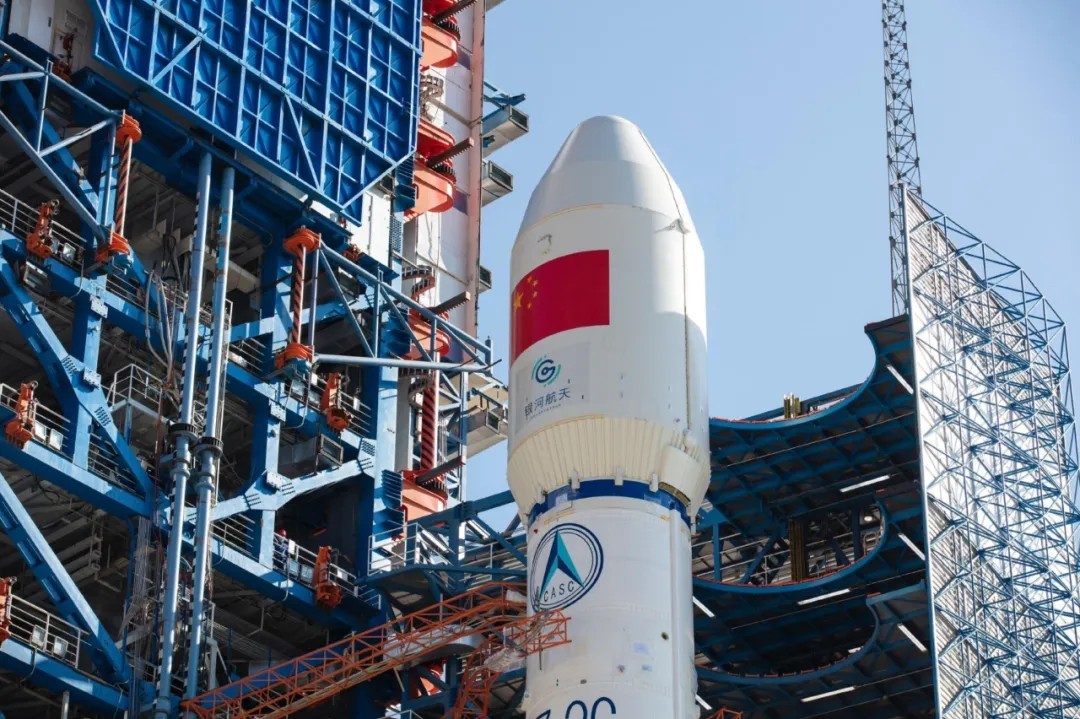

Aerospace
Sistem Kontrol Penerbangan: Digunakan untuk mengontrol komponen rotasi dan koneksi permukaan kontrol dan flap.
Manipulator Satelit: Memberikan titik tumpu rotasi presisi tinggi untuk memastikan stabilitas dan keandalan.

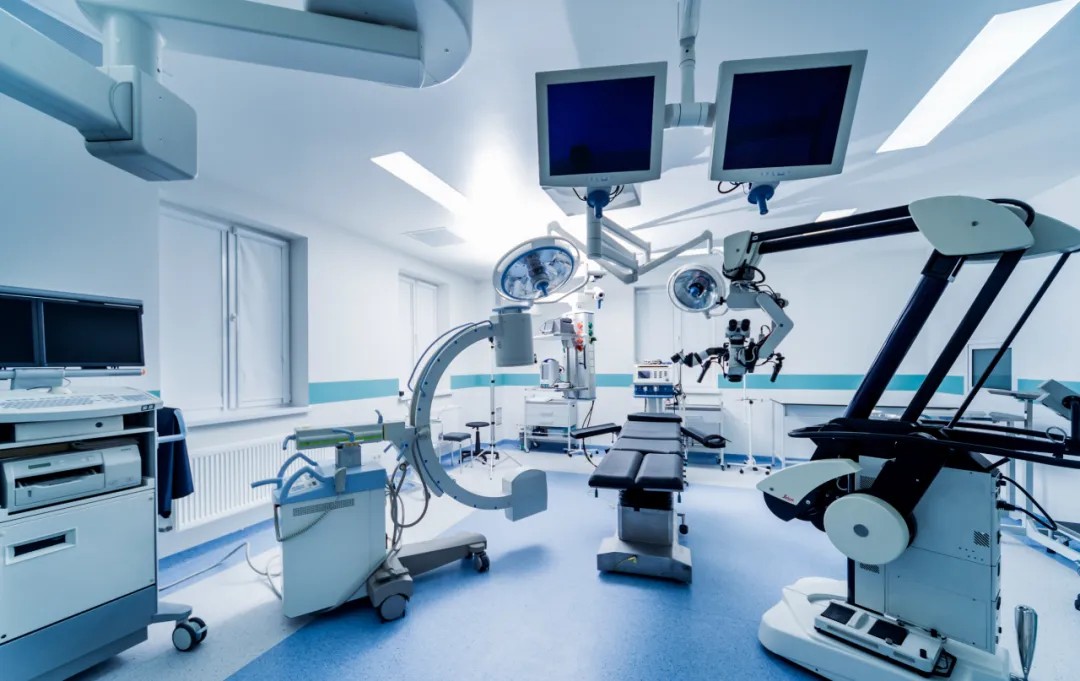

Peralatan medis
Mesin X-Ray, Pemindai CT: Digunakan untuk rail geser dan bagian yang bergerak untuk memastikan pengoperasian peralatan yang akurat.
Robot bedah: Digunakan untuk sambungan lengan robot untuk memastikan kontrol dan stabilitas yang tepat.
Proses pembuatan 12,9 baut bahu kelas
1. Bahan Main
Bahan umum untuk baut bahu kelas 12,9 meliputi:
42crmo (baja paduan): Kekuatan tinggi, ketahanan aus yang baik, cocok untuk aplikasi beban tinggi.
SCM435 (baja chrome-molybdenum): Ketangguhan yang baik dan resistensi kelelahan, cocok untuk lingkungan beban dampak.
Stainless Steel (304, 316L): Tahan korosi, tetapi berkekuatan rendah, sebagian besar digunakan dalam makanan dan peralatan medis.
2. Proses Produksi
Pemotongan Bahan: Pemotongan batang baja berkekuatan tinggi.
CNC Precision Machining: Memutar kepala baut, bahu dan bagian berulir untuk memastikan toleransi yang ketat.
Pemesinan benang: Benang bergulir digunakan untuk meningkatkan kekuatan dan kelelahan.
Perlakuan Panas: Memadamkan tempering untuk meningkatkan kekerasan dan ketahanan aus.
Perawatan Permukaan: Galvanisasi, menghitam, fosfasi untuk meningkatkan resistensi korosi.
Inspeksi Kualitas: Instrumen pengukuran tiga koordinat, uji kekerasan, uji torsi digunakan untuk memastikan presisi dan konsistensi tinggi.
Korosi, tetapi kekuatannya rendah, sebagian besar digunakan dalam makanan dan peralatan medis.
3. Standar industri
Produksi baut bahu harus memenuhi standar internasional untuk memastikan kinerja dan keandalannya.
ISO 7379: Standar untuk dimensi, bahan dan toleransi baut bahu metrik.
DIN 923: Standar Jerman, banyak digunakan di pasar Eropa.
ASME B18.3: Persyaratan spesifikasi untuk baut bahu Amerika, cocok untuk pasar Amerika Utara.
Jis B 1180: Standar Jepang, digunakan dalam pembuatan mesin presisi.
Standar -standar ini menentukan diameter bahu, toleransi panjang, spesifikasi benang, kekuatan tarik dan perlakuan permukaan untuk memastikan stabilitas dan kompatibilitas baut di lingkungan yang keras.
4. Bagaimana memilih baut bahu kanan?
Saat memilih baut bahu, Anda perlu mempertimbangkan faktor -faktor berikut:
Persyaratan Muat: Tentukan kekuatan tarik yang dibutuhkan dan kehidupan kelelahan.
Ukuran bahu: Pastikan kompatibilitas dengan bagian geser atau putar.
Spesifikasi Thread: Pilih benang metrik atau kekaisaran yang cocok untuk peralatan.
Perawatan Permukaan: Pilih pelapis anti-korosi seperti galvanis, menghitam, fosfat, dll.
12.9 Baut bahu kelas sangat penting dalam peralatan mekanis, manufaktur otomotif, cetakan, otomatisasi dan kedirgantaraan karena kekuatannya yang tinggi, toleransi presisi dan kemampuan beradaptasi terhadap gerakan dinamis. Standar manufakturnya yang ketat dan kinerja yang sangat baik menjadikannya produk inti di pasar pengikat kelas atas.
Sudahkah Anda menggunakan baut bahu kelas 12,9 di industri Anda? Selamat datang untuk berbagi pengalaman Anda!
