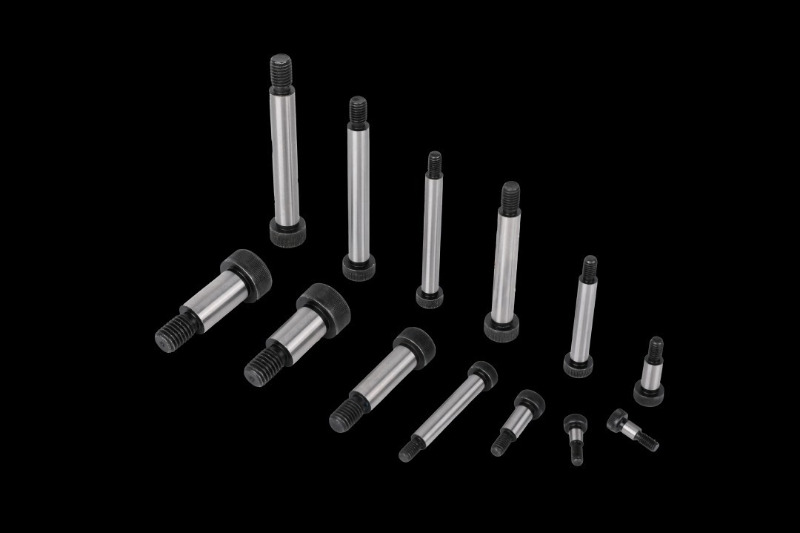

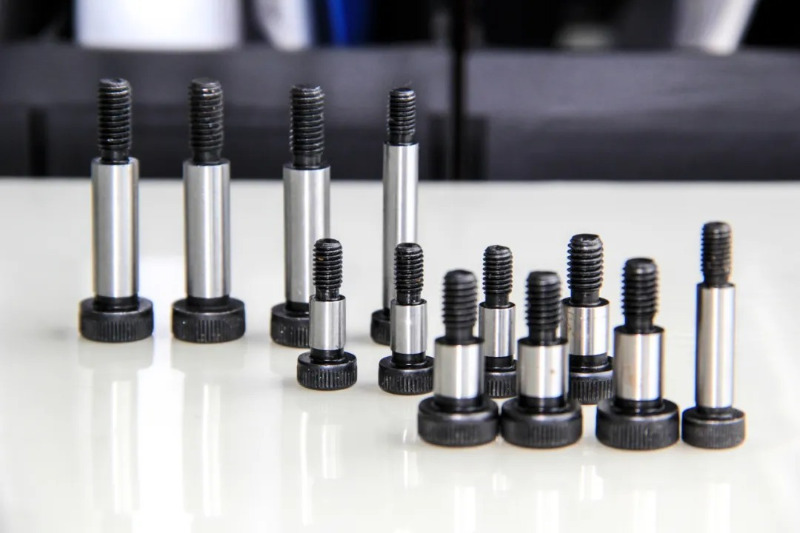

Apa itu baut bahu kelas 12.9?
Nilai 12,9 baut bahu , juga dikenal sebagai sekrup bahu poros atau baut bahu heksagonal internal, adalah pengikat presisi tinggi dengan bahu halus dan ulir parsial, yang dirancang khusus untuk aplikasi gerakan berkekuatan tinggi dan presisi.
Fitur
Fitur Struktural
Baut steker kelas 12,9 terdiri dari tiga bagian penting:
Kepala baut: Umumnya dirancang dengan kepala heksagonal internal atau eksternal untuk memudahkan pemasangan dan pelepasan torsi tinggi.
Bahu halus: Mesin presisi untuk memastikan stabilitas komponen yang berputar atau meluncur.
Ujung berulir: Memanfaatkan desain berulir sebagian untuk memastikan pegangan yang aman dan meningkatkan kapasitas menahan beban.
Fitur Utama
Kekuatan ultra-tinggi: Dibangun dengan baja paduan (seperti SCM435), dengan kekuatan tarik ≥1220MPa, memastikan keandalan dalam aplikasi beban tinggi.
Toleransi presisi: Diameter bahu, panjang, dan koaksialitas dikontrol secara ketat untuk memastikan posisi yang tepat dan kesesuaian geser komponen mekanis.
Tahan aus dan tahan lama: Perawatan permukaan meliputi pendinginan, penghitaman, fosfat, atau pelapisan nikel, meningkatkan ketahanan aus dan ketahanan korosi.
Performa torsi tinggi: Mampu menahan torsi pengencangan tinggi, cocok untuk alat berat dan lingkungan beban dinamis tinggi.
Penerapan baut bahu kelas 12,9
Karena kekuatannya yang tinggi, pemesinan presisi, dan kemampuan beradaptasi gerak, baut bahu kelas 12,9 banyak digunakan di banyak industri, terutama dalam skenario dengan beban tinggi dan persyaratan presisi tinggi.

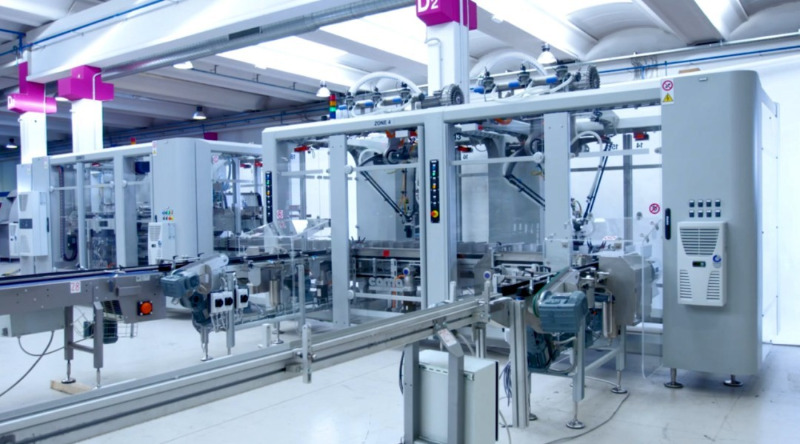

Peralatan Mesin
Pada mesin otomatis, peralatan mesin presisi, dan peralatan lini produksi, baut bahu digunakan untuk menopang dan menggeser komponen, sehingga memastikan kelancaran pengoperasian peralatan.
Rel geser dan mekanisme pemandu: Pastikan keakuratan gerakan linier atau putar.
Sistem transmisi: Digunakan sebagai baut pengikat untuk batang penghubung dan dudukan bantalan, mengurangi keausan pada bagian yang bergerak.
Jig dan perkakas: Perlengkapan untuk pemosisian dan penjepitan tetap, meningkatkan akurasi produksi.

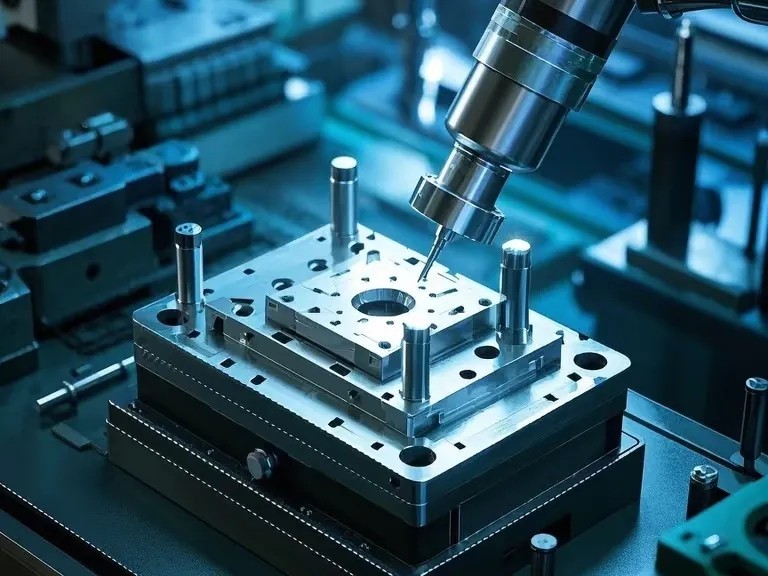

Pembuatan cetakan
Cetakan injeksi: Digunakan untuk penggeser, pelat pemandu, dan mekanisme pemosisian untuk memastikan pembukaan dan penutupan cetakan yang mulus.
Stamping mati: Digunakan untuk pemasangan pin pemandu dan rakitan penggeser untuk meningkatkan masa pakai dan presisi cetakan.

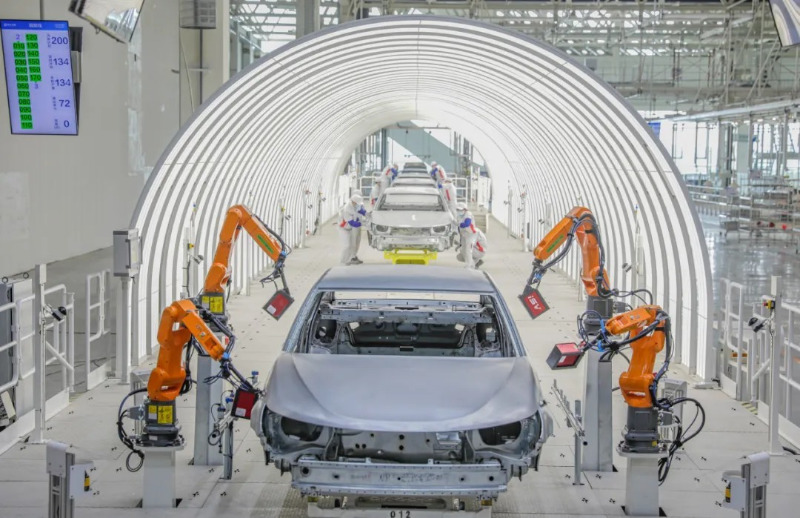

Industri Otomotif
Baut bahu grade 12,9 banyak digunakan dalam manufaktur otomotif untuk mesin, sistem suspensi, dan sistem pengereman.
Komponen Mesin: Hubungkan rocker arm, batang penghubung, dan mekanisme katup, untuk memastikan stabilitas selama pengoperasian kecepatan tinggi.
Sistem Suspensi: Memanfaatkan peredam kejut dan sambungan lengan kontrol untuk menahan getaran dan benturan frekuensi tinggi.
Sistem Rem: Digunakan pada kaliper rem dan rel geser, memberikan ketahanan suhu tinggi dan kapasitas beban tinggi.

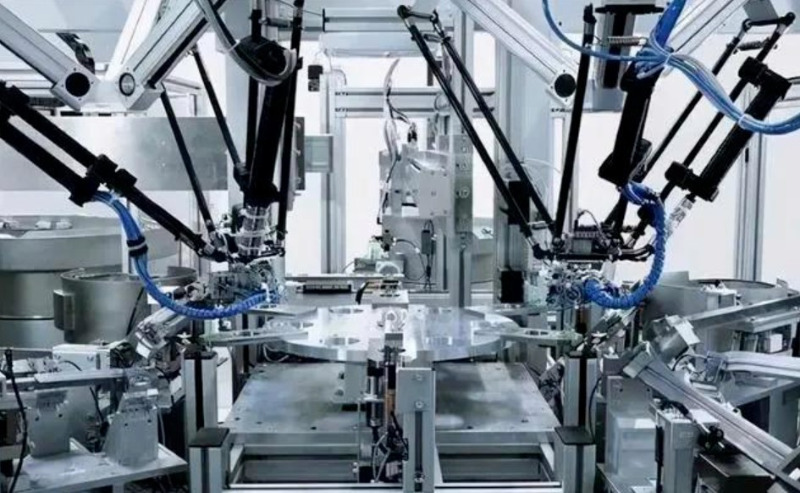

Peralatan elektronik dan otomasi
Sambungan robot: Digunakan sebagai sumbu putar untuk memastikan posisi yang tepat dan pergerakan lengan robot yang fleksibel.
Jalur perakitan otomatis: Digunakan untuk penggeser dan perangkat pemandu untuk meningkatkan stabilitas dan presisi peralatan.

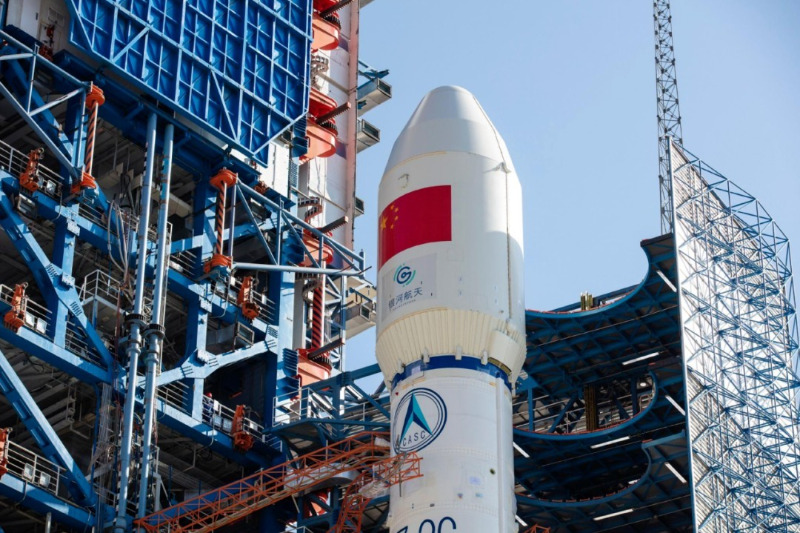

Luar angkasa
Sistem Kontrol Penerbangan: Digunakan untuk mengontrol rotasi dan sambungan permukaan kontrol, penutup, dan komponen lainnya.
Lengan Robot Satelit: Memberikan titik pivot rotasi presisi tinggi, memastikan stabilitas dan keandalan.

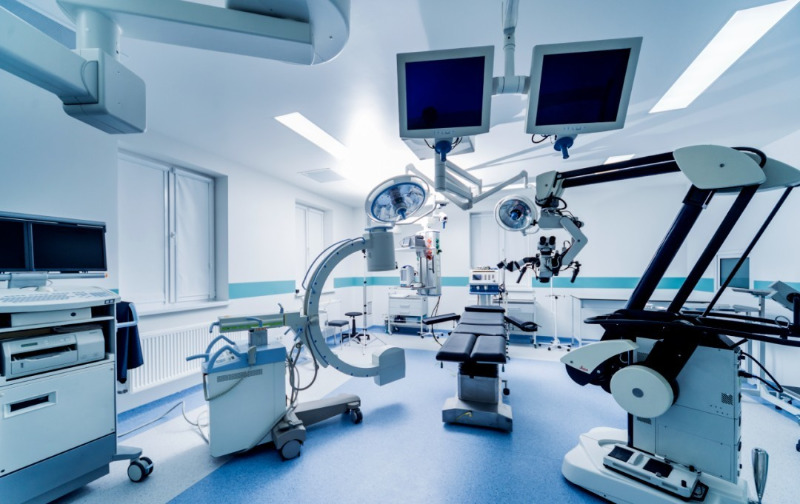

Peralatan medis
Mesin sinar-X dan pemindai CT: Digunakan untuk rel geser dan bagian bergerak untuk memastikan pengoperasian peralatan yang presisi.
Robot bedah: Digunakan untuk sambungan lengan robot untuk memastikan kontrol dan stabilitas yang presisi.
Proses pembuatan baut bahu kelas 12,9
Bahan Utama
Bahan umum untuk baut bahu kelas 12,9 meliputi:
SCM435 (baja paduan): Ketangguhan dan ketahanan lelah yang baik, cocok untuk lingkungan beban benturan.
Baja tahan karat (304, 316L): Tahan korosi, tetapi dengan kekuatan lebih rendah, banyak digunakan pada makanan dan peralatan medis.
Proses Produksi
1. Pemotongan Bahan: Pemotongan presisi batang baja berkekuatan tinggi.
2. Mesin Presisi CNC: Memutar kepala baut, bahu, dan bagian berulir untuk memastikan toleransi yang ketat.
3. Pemesinan Benang: Penggulungan benang untuk meningkatkan kekuatan dan umur kelelahan.
4. Perlakuan Panas: Quenching dan tempering untuk meningkatkan kekerasan dan ketahanan aus.
5. Perawatan Permukaan: Galvanisasi, penghitaman, dan fosfat untuk meningkatkan ketahanan terhadap korosi.
6. Pemeriksaan Kualitas: Menggunakan mesin pengukur koordinat, uji kekerasan, dan uji torsi untuk memastikan presisi dan konsistensi yang tinggi. Ini bersifat korosif tetapi memiliki kekuatan yang lebih rendah, dan sebagian besar digunakan dalam makanan dan peralatan medis.
Standar Industri
Produksi baut bahu harus memenuhi standar internasional untuk memastikan kinerja dan keandalannya.
ISO 7379: Standar untuk dimensi, bahan, dan toleransi baut bahu metrik.
MAKAN 923: Standar Jerman, banyak digunakan di pasar Eropa.
ASME B18.3: Spesifikasi baut bahu standar Amerika, berlaku untuk pasar Amerika Utara.
JIS B 1180: Standar Jepang, digunakan dalam pembuatan mesin presisi.
Standar ini menentukan diameter bahu, toleransi panjang, spesifikasi ulir, kekuatan tarik, dan perlakuan permukaan untuk memastikan stabilitas dan kompatibilitas baut di lingkungan yang keras.
Bagaimana Cara Memilih Baut Bahu yang Tepat?
Saat memilih baut bahu, pertimbangkan faktor-faktor berikut:
Persyaratan Beban: Tentukan kekuatan tarik dan umur lelah yang diperlukan.
Dimensi Bahu: Pastikan kompatibilitas dengan komponen yang dapat digeser atau diputar.
Spesifikasi Benang: Pilih benang metrik atau imperial yang sesuai untuk peralatan.
Perawatan Permukaan: Pilih lapisan anti korosi, seperti galvanisasi, penghitaman, atau fosfat.
Baut bahu kelas 12,9 sangat penting dalam permesinan, manufaktur otomotif, pembuatan cetakan, otomatisasi, dan ruang angkasa karena kekuatannya yang tinggi, toleransi yang tepat, dan kemampuan beradaptasi terhadap gerakan dinamis. Standar manufaktur yang ketat dan kinerja yang unggul menjadikannya produk inti di pasar pengikat kelas atas.
Sudahkah Anda menggunakan baut bahu kelas 12,9 di industri Anda? Jangan ragu untuk berbagi pengalaman Anda!
